Що таке оптоволоконний патч-кабель і як його вибрати?
Оптоволоконний патч-кабель — це коротке оптичне волокно, яке використовується для підключення мережевих пристроїв. Щоб вибрати правильний, необхідно враховувати тип роз’єму (LC/SC/MPO), режим волокна (одномодовий або багатомодовий), довжину кабелю, тип полірування (UPC/APC) і тип оболонки (PVC/LSZH). Правильний вибір забезпечує низьку втрату сигналу, високу-швидкісну передачу та сумісність із центром обробки даних або мережевою архітектурою FTTH.
Що таке оптоволоконні патч-кабелі?
Оптоволоконні комутаційні кабелі є важливими компонентами оптичних комунікаційних систем, які використовуються для підключення комутаторів, маршрутизаторів, оптичних модулів і комутаційних панелей.
У сучасних мережах (10G–400G) оптоволоконні патч-кабелі критичні для:
Висока-швидкісна передача даних
Масштабована структурована кабельна розводка
З’єднання з низьким-затримкою
Щільні стелажні середовища
Інженерна примітка:
У гіпермасштабованих центрах обробки даних оптоволоконні патч-кабелі більше не є пасивними аксесуарами-вони є частиноюстратегія проектування архітектури мережі.
Покроковий-по-посібник із вибору оптоволоконних комутаційних кабелів
1. Вибір типу роз’єму (LC / SC / ST / MPO)
Тип конектора визначає щільність і сумісність.
| Тип | Найкращий варіант використання | Перевага |
|---|---|---|
| LC | Центр обробки даних SFP/SFP+ | Висока щільність |
| SC | FTTH / телеком | Легкий монтаж |
| ST | Індустріальний | Механічна стійкість |
| MPO/MTP | 40G/100G/400G | Надвисока-щільність |
Тенденція в галузі:
MPO/MTP стає стандартним длявисокошвидкісна-корінна-кінцева архітектура в центрах обробки даних.

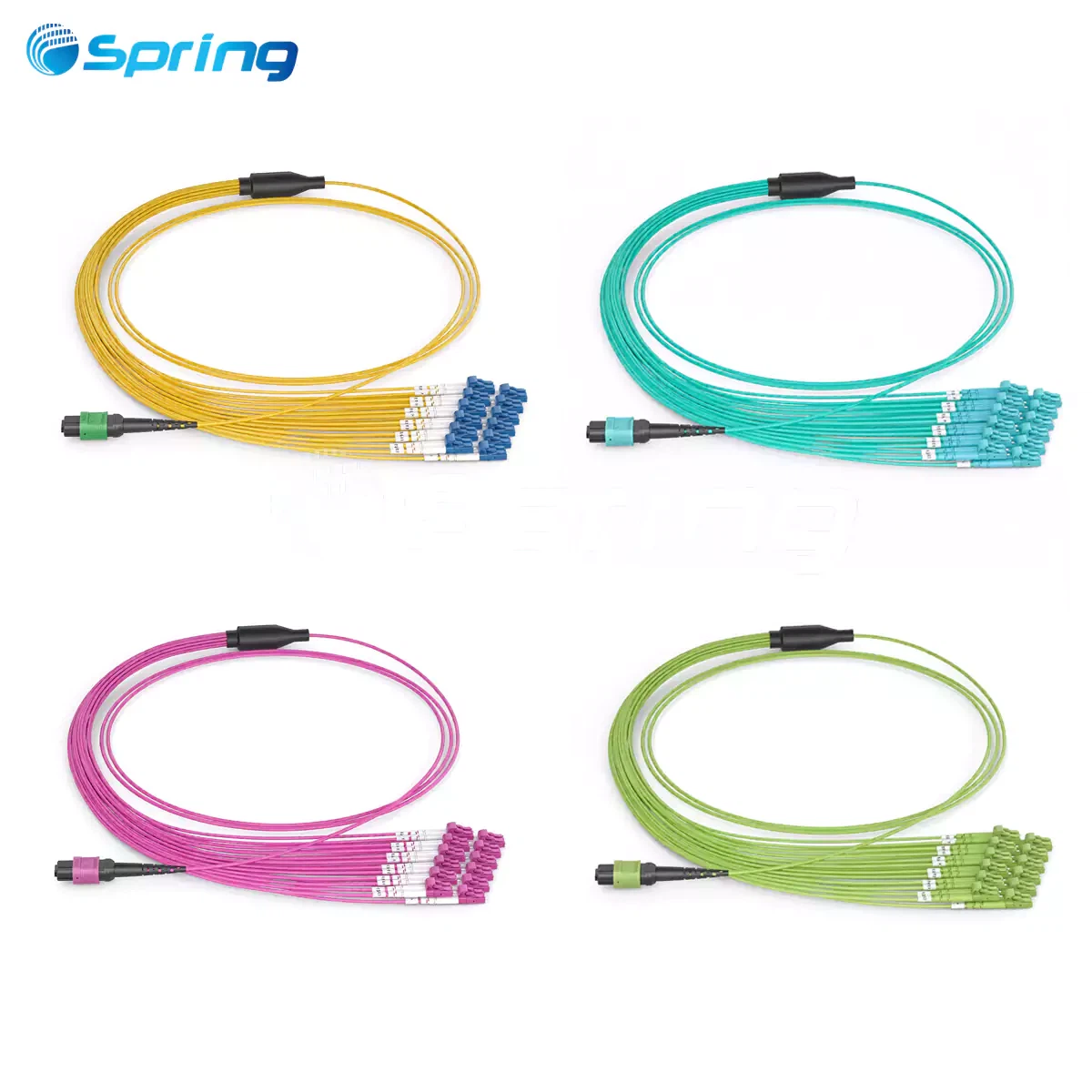

2. Одномодове проти багатомодового волокна
| Тип | Відстань | застосування |
|---|---|---|
| OS2 Single Mode | Далека відстань | Телеком / магістраль |
| OM3 | Коротка відстань | Мережі 10G |
| OM4 | Середня-висока швидкість | Центри обробки даних 40G / 100G |
| OM5 | Майбутнє WDM | Висока-ємність постійного струму |
📌 Інженерна думка:
Більшість розгортань 100G сьогодні віддають перевагуOM4 або OS2 залежно від рівня архітектури.

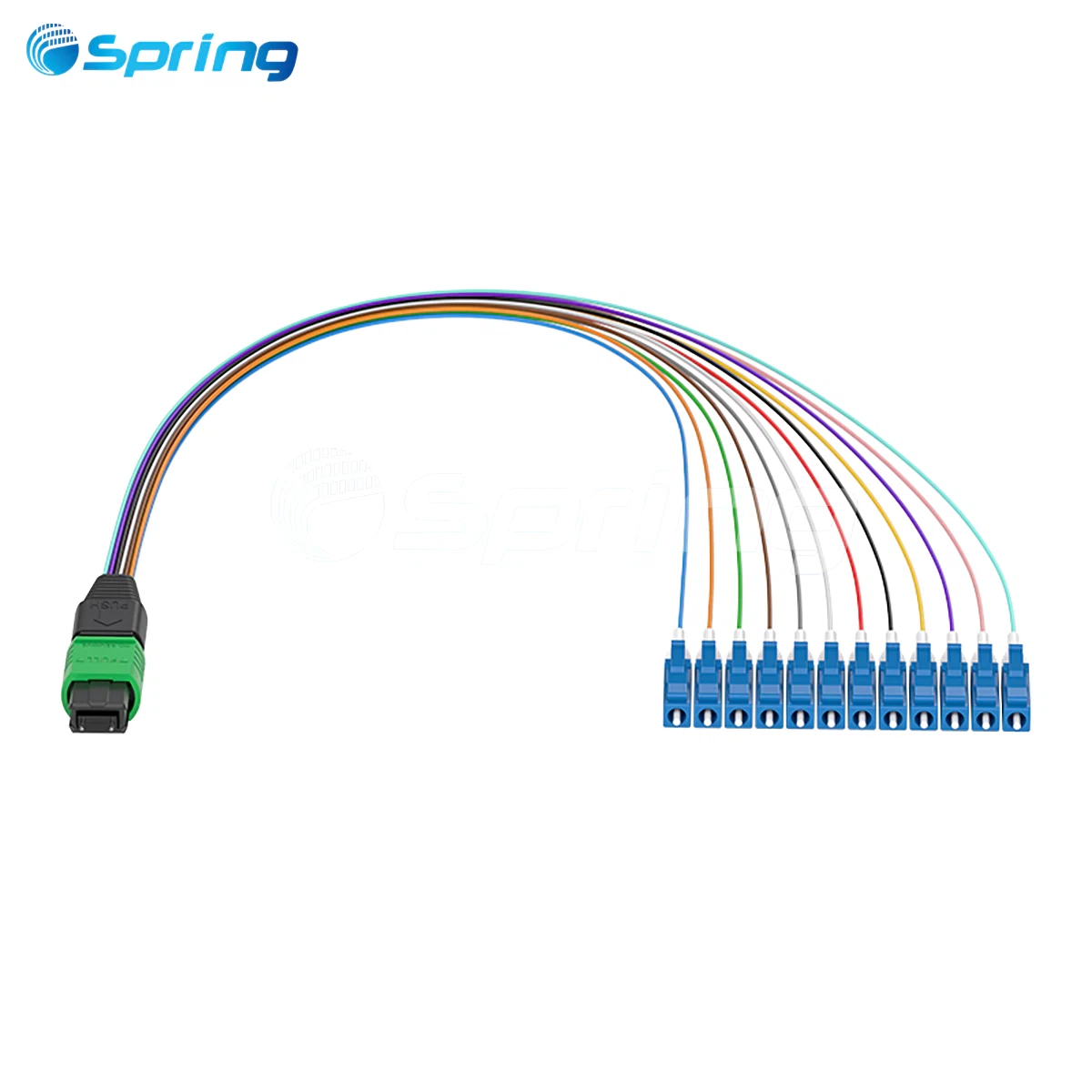

3. Симплекс проти дуплексу проти MPO
Симплекс → один напрямок
Дуплекс → пари TX/RX
MPO → багато-волоконна паралельна передача
Поширена помилка:
Використання дуплексного LC у стійках із -високою щільністю призводить до поганого керування кабелями та проблем із масштабованістю.
4. Вибір довжини кабелю
📌 Найкраща практика:
Завжди міряйфактична відстань маршруту + припуск (10–15%)
Занадто довго:
Безлад кабелю
Блокування потоку повітря
Занадто короткий:
Напруга з'єднувача
Ризик нестабільності сигналу
5. Тип роз’єму UPC проти APC
| Тип | Колір | Випадок використання |
|---|---|---|
| UPC | Синій | Центр обробки даних |
| БТР | Зелений | FTTH / PON |
📌 Основне правило:
APC є обов’язковим для мереж PON через низьке зворотне відображення.
6. Вибір оболонки кабелю
ПВХ → стандартне використання в приміщенні
LSZH → безпечне середовище з низьким-димом
ОФНП → припливні повітряні простори
Броньований → промисловий захист
📌 Тенденції в ЄС і підприємствах:
LSZH тепер є вимогою за замовчуванням у більшості проектів структурованого кабелю.
Оптоволоконний патч-кабель за застосуванням
Центр обробки даних (10G / 40G / 100G / 400G)
✔ Рекомендована архітектура:
LC дуплекс (рівень доступу)
MPO/MTP стовбур (хребетний шар)
Волокно OM4 або OS2
Тренд:
Сучасні центри обробки даних рухаються доКабельні системи високої-щільності на основі -MPO.
Мережі FTTH / PON
✔ Рекомендовано:
роз'єми SC/APC
Одномодове волокно OS2
Патч-корди з попередньо завершеними-закінченнями
📌 Чому:
APC зменшує відображення та покращує оптичну стабільність у пасивних оптичних мережах.
Промислове / зовнішнє застосування
✔ Рекомендовано:
Броньовані оптоволоконні кабелі
Водонепроникні конектори
Куртки, стійкі- до ультрафіолетового випромінювання
📌 Ключове завдання:
Механічний захист важливіший за швидкість.
Поширені помилки
Змішування конекторів UPC і APC
Використання OM2 в сучасних мережах
Ігнорування правил полярності MPO
Над-довгі патч-корди
Вибір неправильного оптоволоконного режиму для відстані
📌 Інженерна правда:
70% проблем з оптоволоконною мережею виникають через неправильне встановлення, а не через якість кабелю.
Оптоволоконний патч-кабель проти DAC проти AOC
| Рішення | Середній | Відстань | Найкраще використання |
|---|---|---|---|
| Оптоволоконний патч-кабель | клітковина | довгий | Структурована кабельна розводка |
| DAC | Мідь | <7m | Стелаж внутрішній |
| AOC | Активна оптика | 1–100m | Високо{0}}швидкісні зв’язки |
📌 Правило прийняття рішення:
Всередині стійки → DAC
Між стійками → оптоволоконний патч-кабель
Високо-ефективні посилання → AOC
Як забезпечити якість оптоволоконного кабелю
Високоякісні-кабелі мають відповідати:
Стандарти IEC / TIA
Менше або дорівнює 0,3 дБ внесених втрат
Висока ефективність зворотних втрат
100% заводське тестування
Перевірка торцевої-інтерферометра
📌 Галузева практика:
Провідні виробники перевіряють кожен з’єднувач окремо, а не лише групову вибірку.
FAQ
Питання: Який волоконно-волоконний патч-кабель є найкращим для центрів обробки даних?
A: Оптоволоконні патч-кабелі MPO/MTP OM4 або OS2 є найкращим вибором для мереж центрів обробки даних 40G/100G.
З: Оптоволоконний патч-кабель LC проти SC, що краще?
A: LC кращий для центрів обробки даних через високу щільність, тоді як SC більш поширений у FTTH і телекомунікаційних мережах.
Q: Коли я повинен використовувати роз'єми APC?
A: Роз’єми APC використовуються в системах FTTH і PON для зменшення зворотного відбиття.
З: Яка різниця між волокном OM3 і OM4?
A: OM4 підтримує більшу пропускну здатність і більшу відстань, що робить його кращим для мереж 40G/100G.
З: Чи можна використовувати оптоволоконні патч-кабелі для мереж 400G?
A: Так, але зазвичай через паралельні оптичні рішення MPO/MTP у структурованих кабельних системах.
